大模型训练中，随着模型参数向万亿级迈进，显存压力呈指数级增长，因此高效地利用显存，是训练能否有效进行的关键因素。为此，业界发展出多种“以通信换显存”的并行策略——其中最主流的是DeepSpeed Zero(ZeRO)、Megatron FSDP（Fully Sharded Data Parallel）。这些技术看似不同，实则都是将权重在dp(data parallel)维度进一步切分，以通信换显存。
昇思MindSpore的优化器并行方案于2020提出并将其实现开源，早于DeepSpeed Zero和Megatron FSDP，且Pytorch的原生并行库Titan提出的FSDP方案采用了与昇思MindSpore的优化器并行完全相同的方案。 本文将深入剖析这些技术，并揭示一个常被忽略的关键问题：“权重副本”到底需不需要？
01 Zero的深入剖析
DeepSpeed提出Zero概念时，就对权重、梯度、优化器状态的分级切分给了严格的定义，如下表如下：

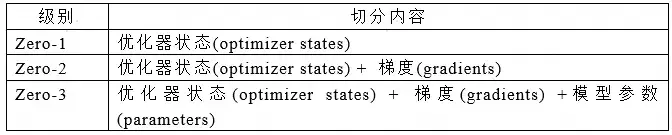

表1. Zero切分的定义
根据Zero分级切分定义，其形成的切分效果如下图所示：
图1. Zero的切分效果
Zero的切分是针对模型的优化器状态、梯度、模型参数这3份静态显存进行切分，但这里存在一个隐藏问题：如果只切分优化器状态而不切权重，那更新时用哪个权重？实际上，还有一个“权重副本”（parameter copy） 需要参与计算。因此模型静态显存应为优化器状态、梯度、模型参数和权重副本4份，进而更新Zero的定义如下表：

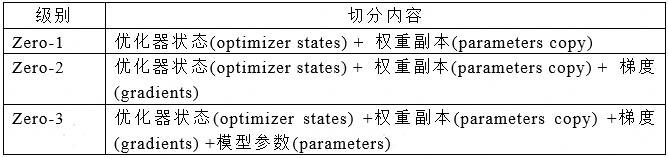

表2. Zero切分的更新定义
Zero-1的实现切分了优化器状态和权重副本，其模型的前向与反向在梯度累加场景下会执行N次(N为梯度累加次数)，但AllGather与ReduceScatter只执行一次，其流程如图2所示：
图2. Zero-1的流程

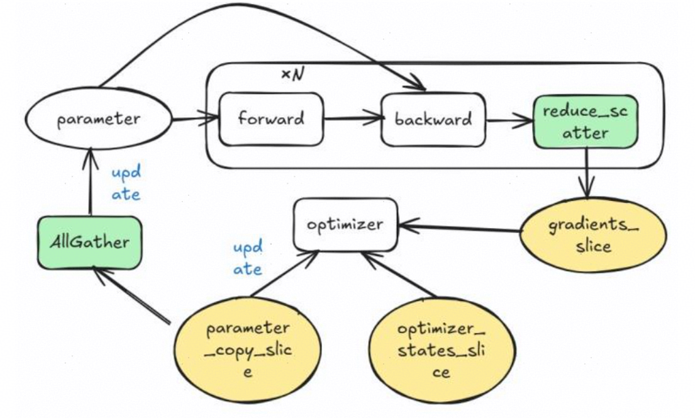

Zero-2对权重副本、优化器状态、梯度都进行了切分，其流程图如图3所示。为了能够切分梯度，在梯度累加前，先对反向出来的梯度执行一次ReduceScatter，那么这个ReduceScatter要执行N次，这样为了节省梯度参数的显存，引入了过量的ReduceScatter开销，因此在实际大模型训练中含梯度累加的场景，一般仅使用Zero-1。
图3. Zero-2的流程
Zero-3对所有静态显存都进行了切分，其流程图如图4所示。为了除低显存在前反向开始计算前都会进行AllGather操作，引入了巨大的通信开销，同样在大模型训练的梯度累加场景一般是不可接受的。
图4. Zero-3的流程
02 昇思MindSpore的优化器并行方案：去权重副本，更简洁
昇思MindSpore的优化器并行方案自2020年起就采用了一种无需权重副本的方案，其核心思路是“要切分优化器状态，就必须要切权重本身”。模型的静态显存可分优化器状态：直接切分到dp域，权重：随优化器状态切分，梯度：权在梯度累加时才分配静态显存。昇思MindSpore优化器并行Zero的方案通过表3给出。

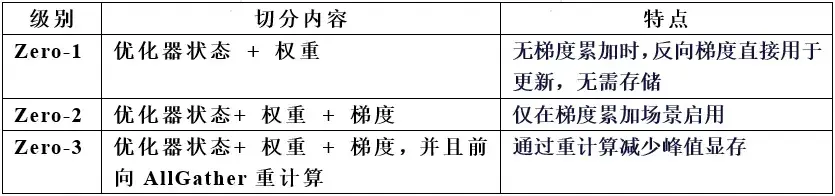

表3. 昇思MindSpore优化器并行Zero切分的定义
昇思MindSpore优化器并行Zero-1的流程只切分优化器状态与权重，分为非梯度累加与梯度累加2个场景，其中非梯度累加流程如图5所示，梯度累加流程如图6所示。在非梯度累加场景，去掉了梯度的静态显存，因此显存利用是明显优于DeepSpeed原版的。

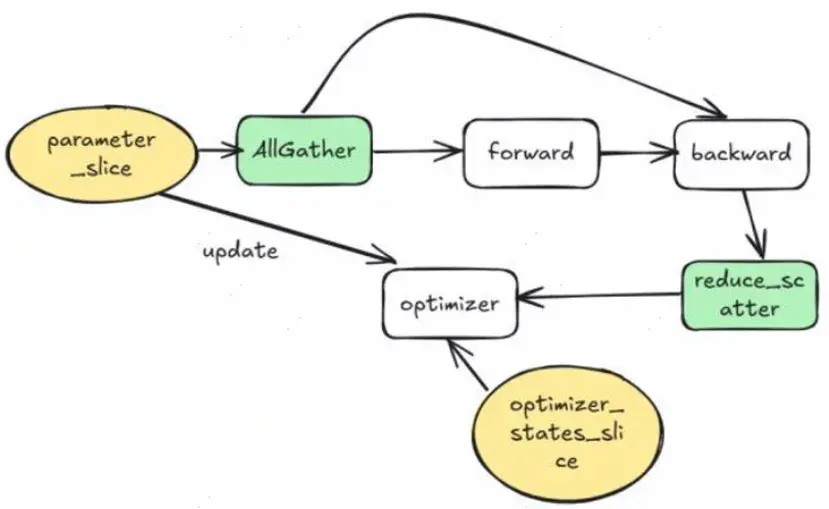

图5. 昇思MindSpore优化器并行Zero-1非梯度累加场景的流程

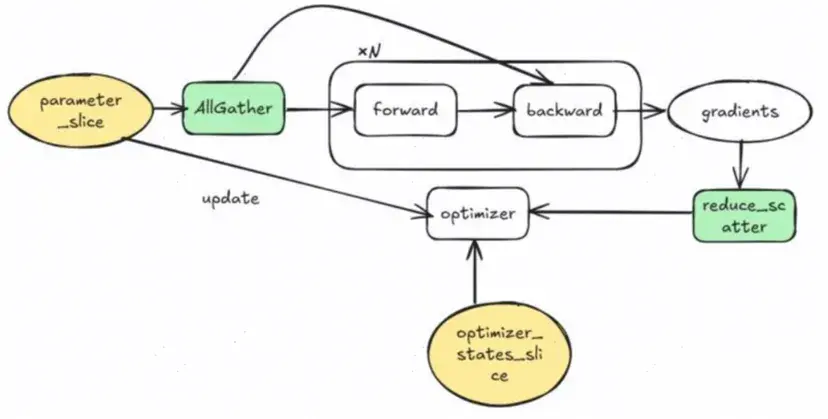

图6. 昇思MindSpore优化器并行Zero-1梯度累加场景的流程

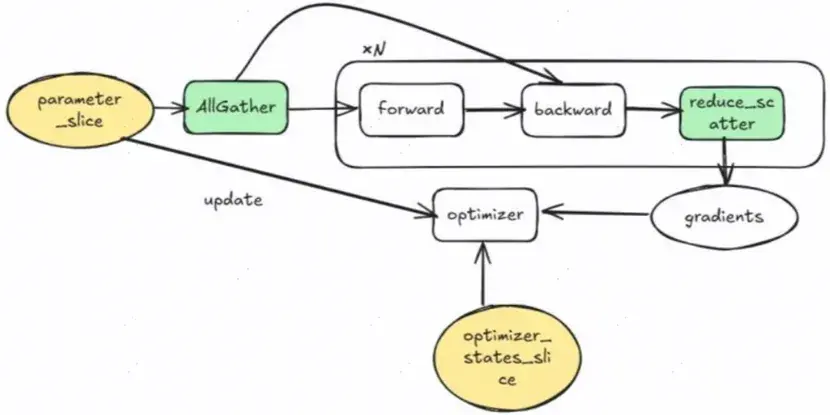

昇思MindSpore优化器并行Zero-2的流程与DeepSpeed/Megatron的实现没有本质区别，如图7所示。
图7. 昇思MindSpore优化器并行Zero-2的流程

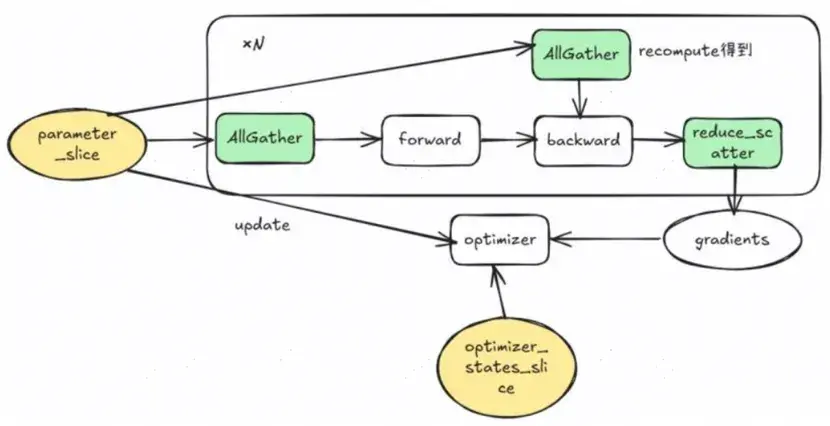

昇思MindSpore优化器并行Zero-3的流程与DeepSpeed/Megatron的实现也没有本质区别，给反向的AllGather通过对前向AllGather的重计算来实现，如图8所示。
图8. 昇思MindSpore优化器并行Zero-3的流程
名字只是表象，思想才是核心。昇思MindSpore的优化器并行方案相较于DeepSpeed和Megaron方案有以下2大优势：
-
避免冗余静态显存：无需维护权重副本，显存更优。
-
流程更简洁：前向开始前执行AllGather获取完整权重，反向结束后释放。
PyTorch 最新原生并行库Titan的FSDP方案也采用了类似设计，说明该思路已成趋势。
