基于MindSpore Layout推导各卡上的Tensor分片（图解法）

[SuperWZB (王振邦)]

前情提要：

• 背景：此前编写的一篇Wiki介绍了如何通过3个步骤直接推导出每张卡上的Tensor分片号： 基于MindSpore Layout推导各卡上的Tensor分片（列表法） - 技术干货 Technology / 分布式并行-Distributed Parallelsim - 昇思MindSpore论坛

• 问题：该方法无法直观的显示出一个完整的Tensor是如何逐步切分到个各张卡上的。

• 方案：因此本文将提出一种可视化推导Tensor分片的方法，降低用户使用Layout配置切分策略的难度，提高框架的易用性。

1. Layout简介

关于Layout的基础知识可以参照以下资料：

• mindspore.Layout官方文档

1.1 Layout

Layout是mindspore中用于统一描述Tensor排布的类。

其主要有3个关键成员变量：

• ①device_matrix：设备矩阵，用于描述集群中的卡如何排布。
• ②alias_name：别名，用于指定device_matrix中各个设备维度的名字。
• ③tensor_map：张量映射，用于描述Tensor的各个维度如何切分。

如下代码样例是为一个Tensor配置切分策略的通用模板：

# 设备矩阵，假设一共有8张卡
device_matrix = (2, 4)
# 别名，为了方便起见直接按从左到右的维度顺序命名
alias_name = ("axis_0", "axis_1")
# 张量映射，假设Tensor.shape=(2, 4)
tensor_map = ("axis_0", "axis_1")
​
layout = Layout(device_matrix, alias_name)
shard_strategy = layout(tensor_map)

下面我们依据这个例子逐一介绍这3个变量的含义.

1.2 device_matrix

设备矩阵，用于描述集群中的卡如何排布，为了便于理解此处以2维设备矩阵为例。

# 设备矩阵
device_matrix = (2, 4)

假设一共有8张卡，根据device_matrix = (2, 4)，这8张卡会排布成2*4的矩阵。

1.3 alias_name

别名，用于指定device_matrix中各个设备维度的名字。

# 别名，为了方便起见直接按从左到右的维度顺序命名
alias_name = ("axis_0", "axis_1")

根据alias_name = ("axis_0", "axis_1")，我们可以为设备矩阵中的各个维度标明别名。

1.4 tensor_map

张量映射，用于描述Tensor的各个维度如何切分。

# 张量映射，假设Tensor.shape=(2, 4)
tensor_map = ("axis_0", "axis_1")

其中len(tensor_map) == len(Tensor.shape)，对于一个tensor_map，假设tensor_map[i] = j：

• 如果j = "None"，表示张量的第i维度不切分。
• 如果j = "axis_?"，表示沿着设备矩阵的"axis_?"维度切分Tensor的第i维度。

对于样例中的tensor_map = ("axis_0", "axis_1")，构造一个shape = (2, 4)的Tensor，其依据device_matrix和tensor_map的分片过程如下：

• 首先假设将Tensor放在rank0上




• tensor_map[0] = "axis_0"：沿着device_matrix的"axis_0"维度切分Tensor的第0维。




• tensor_map[1] = "axis_1"：沿着device_matrix的"axis_1"维度切分Tensor的第1维。




1.5 Tensor分片结果

最终基于如下Layout配置，得到的分片结果如图所示：

# 设备矩阵，假设一共有8张卡
device_matrix = (2, 4)
# 别名，为了方便起见直接按从左到右的维度顺序命名
alias_name = ("axis_0", "axis_1")
# 张量映射，假设Tensor.shape=(2, 4)
tensor_map = ("axis_0", "axis_1")

至此，Layout中的3个关键成员变量介绍完毕，同时也以一个最简单的例子演示了一遍Tensor分片的推导过程，下面开始介绍完整的基于Layout推导Tensor分片的方法。

2. 推导方法

基于Layout推导Tensor分片的方法总结起来一共2步：

• ①依据tensor_map从左到右切分Tensor： 按从左到右的顺序，沿着tensor_map中指定的device_matrix维度，依次切分Tensor的指定维度。
• ②依据device_matrix从右到左复制Tensor： 按从右到左的顺序，沿着①中device_matrix未使用的维度，依次复制Tensor分片。

本章以3维设备矩阵和2维Tensor举例，讲解推导方法，更多更复杂的切分样例请参照第3节中的推导样例。

# 设备矩阵，假设一共有8张卡
device_matrix = (2, 2, 2)
# 别名，依旧按从左到右的维度顺序命名
alias_name = ("axis_0", "axis_1", "axis_2")
# 张量映射，假设Tensor.shape=(4, 4)
tensor_map = ("axis_2", "axis_0")

2.1 依据tensor_map从左到右切分Tensor

首先依据device_matrix = (2, 2, 2)将设备排成2 * 2 * 2的3维分布：

此处我们可以得到在不同的device_matrix维度上，各个rank之间的对应关系：

• 对于device_matrix的"axis_0"维度： rank0↔rank4 rank1↔rank5 rank2↔rank6 rank3↔rank7
• 对于device_matrix的"axis_1"维度： rank0↔rank2 rank1↔rank3 rank4↔rank6 rank5↔rank7
• 对于device_matrix的"axis_2"维度： rank0↔rank1 rank2↔rank3 rank4↔rank5 rank6↔rank7

接着，初始化一个shape=(4, 4)的Tensor，其tensor_map = ("axis_2", "axis_0")：

首先将Tensor放置在rank0上：

下面依据tensor_map从左到右切分Tensor：

• tensor_map[0] = "axis_2"：沿着device_matrix的"axis_2"维度切分Tensor的第0维。




• tensor_map[1] = "axis_0"：沿着device_matrix的"axis_0"维度切分Tensor的第1维。




此时原本rank0上的Tensor已经切分完毕，但是可以发现rank2, rank3, rank6, rank7上没有Tensor分片，而这正是因为device_matrix的"axis_1"维度并未参与切分，因此需要在该维度上进行复制。

2.2 依据device_matrix从右到左复制Tensor

正如前文所述，由于device_matrix的"axis_1"维度并未参与切分，因此rank2, rank3, rank6, rank7上没有Tensor分片，因此我们需要依据device_matrix从右到左复制Tensor（本例中只剩"axis_1"维度未参与切分，更多维度未参与切分的样例请参照第3节。）：

• 沿着device_matrix的"axis_1"维度复制Tensor分片：



至此我们便完成了基于以下Layout可视化推导Tensor分片的流程。

# 设备矩阵，假设一共有8张卡
device_matrix = (2, 2, 2)
# 别名，依旧按从左到右的维度顺序命名
alias_name = ("axis_0", "axis_1", "axis_2")
# 张量映射，假设Tensor.shape=(4, 4)
tensor_map = ("axis_2", "axis_0")

并且其实可以发现如果device_matrix中的每个维度都参与了切分的话，实际上并不需要进行复制，只需要第一步“依据tensor_map从左到右切分Tensor”即可。

为了验证结果的正确性，我们使用原始的列表推导法进行校验（Wiki: 依据dev_matrix和tensor_map推导各卡上的Tensor分片）：

• 首先列表计算出每个rank上的分片号




• 再依据各个维度的切分数按Z字型切分Tensor（Tensor第0维切2份，第1维切2份），并按照rank号放置分片




可见列表推导法的结果与可视化推导的结果一致，证明了此“基于Layout可视化推导Tensor分片”方法的正确性，更多样例请参照第3节。

3. 推导样例

本节将列举几种常见Layout配置样例，并按照第2节的方法进行推导。

样例	Tensor.shape	device_matrix	alias_name	tensor_map	是否切满	按tensor_map从左到右切分	按device_matrix从右到左复制
3.1	(4, 4)	(2, 4)	(“axis_0”, “axis_1”)	(“axis_1”, “axis_0”)	是	①"axis_1"切tensor第0维；②"axis_0"切tensor第1维	切满无需复制
3.2	(4, 4)	(4, 2)	(“axis_0”, “axis_1”)	(“axis_1”, “None”)	否	①"axis_1"切tensor第0维；②"None"不切	①"axis_0"复制
3.3	(4, 4)	(2, 1, 4)	(“axis_0”, “axis_1”, “axis_2”)	(“axis_0”, “axis_2”)	是	①"axis_0"切tensor第0维；②"axis_2"切tensor第1维；	切满无需复制
3.4	(4, 4)	(2, 2, 2)	(“axis_0”, “axis_1”, “axis_2”)	(“None”, “axis_1”)	否	①"None"不切；②"axis_1"切tensor第2维	①"axis_2"复制；②"axis_0"复制
3.5	(2, 2, 4)	(2, 2, 2)	(“axis_0”, “axis_1”, “axis_2”)	(“axis_1”, “axis_2”, “axis_0”)	是	①"axis_1"切tensor第0维；②"axis_2"切tensor第1维；③"axis_0"切tensor第2维	切满无需复制
3.6	(2, 2, 4)	(2, 2, 2)	(“axis_0”, “axis_1”, “axis_2”)	(“None”, “axis_0”, “None”)	否	①"None"不切；②"axis_0"切tensor第1维；③"None"不切	①"axis_2"复制；②"axis_1"复制
3.7	(2, 2, 2, 2)	(2, 2, 2, 2)	(“axis_0”, “axis_1”, “axis_2”, “axis_3”)	(“None”, “axis_2”, “axis_1”, “None”)	否	①"None"不切；②"axis_2"切tensor第1维；③"axis_1"切tensor第2维；④"None"不切	①"axis_3"复制；②"axis_0"复制

3.1 2维Tensor+2维device_matrix+8卡切满

tensor.shape = (4, 4)
device_matrix = (2, 4)
alias_name = ("axis_0", "axis_1")
tensor_map = ("axis_1", "axis_0")

3.1.1 依据tensor_map从左到右切分Tensor

• 初始化Tensor和设备矩阵

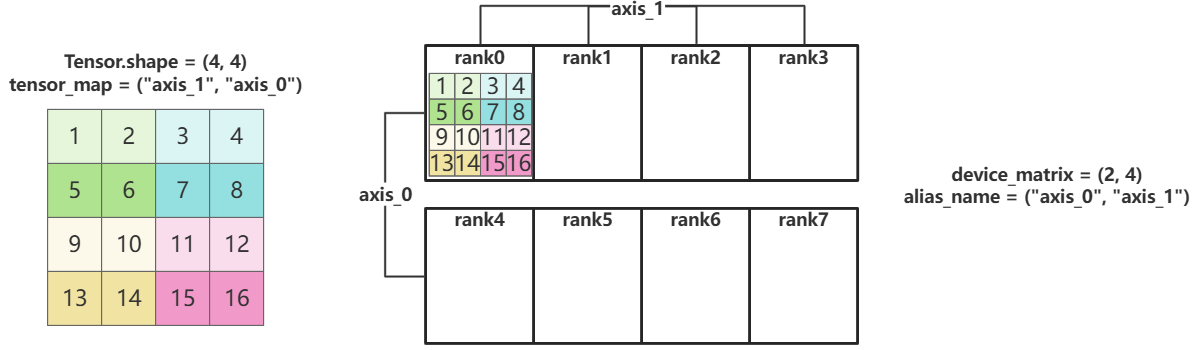

• 将Tensor放在rank0上




• tensor_map[0] = "axis_1"：沿着device_matrix的"axis_1"维度切分Tensor的第0维。




• tensor_map[1] = "axis_0"：沿着device_matrix的"axis_0"维度切分Tensor的第1维。




3.1.2 依据device_matrix从右到左复制Tensor

device_matrix的所有维度都参与了切分，并且设备切满了，因此无需复制。 至此分片推导完毕。

• 列表法验证正确性






3.2 2维Tensor+2维device_matrix+8卡不切满

tensor.shape = (4, 4)
device_matrix = (4, 2)
alias_name = ("axis_0", "axis_1")
tensor_map = ("axis_1", "None")

3.2.1 依据tensor_map从左到右切分Tensor

• 初始化Tensor和设备矩阵




• 将Tensor放在rank0上




• tensor_map[0] = "axis_1"：沿着device_matrix的"axis_1"维度切分Tensor的第0维。




• tensor_map[1] = "None"：Tensor第1维不做任何切分，跳过。

3.2.2 依据device_matrix从右到左复制Tensor

• "axis_0"维度未参与切分：沿device_matrix的"axis_0"维度复制Tensor分片。



至此分片推导完毕。

• 列表法验证正确性






3.3 2维Tensor+3维device_matrix+8卡切满

tensor.shape = (4, 4)
device_matrix = (2, 1, 4)
alias_name = ("axis_0", "axis_1", "axis_2")
tensor_map = ("axis_0", "axis_2")

3.3.1 依据tensor_map从左到右切分Tensor

• 初始化Tensor和设备矩阵




• 将Tensor放在rank0上




• tensor_map[0] = "axis_0"：沿着device_matrix的"axis_0"维度切分Tensor的第0维。




• tensor_map[1] = "axis_2"：沿着device_matrix的"axis_2"维度切分Tensor的第1维。




3.3.2 依据device_matrix从右到左复制Tensor

device_matrix的"axis_1"维度未参与切分，但是"axis_1"==1，并且设备8卡切满，因此无需复制。 至此分片推导完毕。

• 列表法验证正确性






3.4 2维Tensor+3维device_matrix+8卡不切满

tensor.shape = (4, 4)
device_matrix = (2, 2, 2)
alias_name = ("axis_0", "axis_1", "axis_2")
tensor_map = ("None", "axis_1")

3.4.1 依据tensor_map从左到右切分Tensor

• 初始化Tensor和设备矩阵




• 将Tensor放在rank0上




• tensor_map[0] = "None"：Tensor第0维不做任何切分，跳过。

• tensor_map[1] = "axis_1"：沿着device_matrix的"axis_1"维度切分Tensor的第1维。




3.4.2 依据device_matrix从右到左复制Tensor

此样例中剩余2个维度"axis_0"和"axis_2"未参与切分，按照从右到左的顺序"axis_2"->"axis_0"进行复制。

• "axis_2"维度未参与切分：沿device_matrix的"axis_2"维度复制Tensor分片。




• "axis_0"维度未参与切分：沿device_matrix的"axis_0"维度复制Tensor分片。




至此分片推导完毕。

• 列表法验证正确性






3.5 3维Tensor+3维device_matrix+8卡切满

tensor.shape = (2, 2, 4)
device_matrix = (2, 2, 2)
alias_name = ("axis_0", "axis_1", "axis_2")
tensor_map = ("axis_1", "axis_0", "axis_2")

3.5.1 依据tensor_map从左到右切分Tensor

• 初始化Tensor和设备矩阵




• 将Tensor放在rank0上




• tensor_map[0] = "axis_1"：沿着device_matrix的"axis_1"维度切分Tensor的第0维。




• tensor_map[1] = "axis_0"：沿着device_matrix的"axis_0"维度切分Tensor的第1维。




• tensor_map[2] = "axis_2"：沿着device_matrix的"axis_2"维度切分Tensor的第2维。




3.5.2 依据device_matrix从右到左复制Tensor

device_matrix的所有维度都参与了切分，并且设备切满了，因此无需复制。 至此分片推导完毕。

• 列表法验证正确性






3.6 3维Tensor+3维device_matrix+8卡不切满

tensor.shape = (2, 2, 4)
device_matrix = (2, 2, 2)
alias_name = ("axis_0", "axis_1", "axis_2")
tensor_map = ("None", "axis_0", "None")

3.6.1 依据tensor_map从左到右切分Tensor

• 初始化Tensor和设备矩阵




• 将Tensor放在rank0上




• tensor_map[0] = "None"：Tensor第0维不做任何切分，跳过。

• tensor_map[1] = "axis_0"：沿着device_matrix的"axis_0"维度切分Tensor的第1维。




• tensor_map[2] = "None"：Tensor第2维不做任何切分，跳过。

3.6.2 依据device_matrix从右到左复制Tensor

此样例中剩余2个维度"axis_1"和"axis_2"未参与切分，按照从右到左的顺序"axis_2"->"axis_1"进行复制。

• "axis_2"维度未参与切分：沿device_matrix的"axis_2"维度复制Tensor分片。




• "axis_1"维度未参与切分：沿device_matrix的"axis_1"维度复制Tensor分片。




至此分片推导完毕。

• 列表法验证正确性






3.7 3维Tensor+4维device_matrix+8卡不切满

tensor.shape = (2, 2, 2, 2)
device_matrix = (2, 2, 2, 2)
alias_name = ("axis_0", "axis_1", "axis_2", "axis_3")
tensor_map = ("None", "axis_2", "axis_1", "None")

3.7.1 依据tensor_map从左到右切分Tensor

• 初始化Tensor和设备矩阵




• 将Tensor放在rank0上（注意这里由于画图原因，rank0方框太小，所以把dim_0对应的2个子tensor平行放置）




• tensor_map[0] = "None"：Tensor第0维不做任何切分，跳过。

• tensor_map[1] = "axis_2"：沿着device_matrix的"axis_2"维度切分Tensor的第1维。




• tensor_map[2] = "axis_1"：沿着device_matrix的"axis_1"维度切分Tensor的第2维。




• tensor_map[3] = "None"：Tensor第3维不做任何切分，跳过。

3.7.2 依据device_matrix从右到左复制Tensor

此样例中剩余2个维度"axis_0"和"axis_3"未参与切分，按照从右到左的顺序"axis_3"->"axis_0"进行复制。

• "axis_3"维度未参与切分：沿device_matrix的"axis_3"维度复制Tensor分片。




• "axis_0"维度未参与切分：沿device_matrix的"axis_0"维度复制Tensor分片。




至此分片推导完毕。

• 列表法验证正确性
